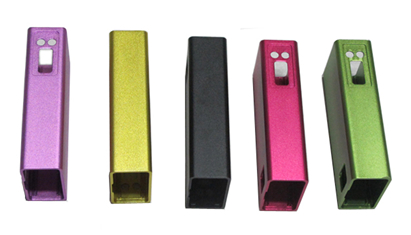

普通硫酸陽極氧化處理生成的多孔性陽極氧化膜，一是無色透明的表面膜，不僅可以電解著色而且可以像紡織品那樣進行染色，吸收染色物質使銀白色的金屬得到多色多彩的外觀。陽極氧化膜吸附染色的染料一般是水溶性的，分大無機顏料和有機染料兩大類。（導讀：影響陽極氧化膜質量的因素 http://www.zoplus.cn/Article/yingxiangyangjiyangh_1.html）無機顏料的耐光性比較好，如草酸鐵銨、草酸鐵鈉等，可以在戶外使用多年而不變色，但是無機顏料的品種比較少。有機染料的顏色品種極為豐富，由于吸收的染料基本上留在陽極氧化膜微孔的孔口，封孔質量很難達到理想的水平。采用無機顏料和有機染料的染色陽極氧化膜，其耐候性都不如電解著色，染色工藝較少用于戶外建筑門窗鋁型材方面，而主要用在室內使用的裝飾性鋁材上。


  硫酸直流陽極氧化膜無色透明，微孔的活性適合于吸附染料，因此，通常使用硫酸直流陽極氧化膜進行染色。染色工藝順序為:在染色前充分清洗陽極氧化膜微孔中殘留的硫酸槽液，再在2% NaHCO3或1%氨水中進行中和處理0.5~1min，后進行染色處理。日本提出的電解中和處理，是徹底清洗微孔中殘留酸溶液的有效方法，尤其對于具有深孔和盲孔的零部件比較有效，同時可以明顯提高陽極氧化膜的耐腐蝕性能。電解中和處理是可以完成徹底清洗的工序，其工藝參數一般是在室溫的1g/L醋酸鈉溶液中，在對電極為不銹鋼的情況下，外加交流電壓15V(電流密度約0.5A/dm^2)，經過10~15min中和處理，其具體工藝請關注海晟五金制品有限公司最新動態。



  相關標簽：陽極氧化
