鉻酸陽極氧化

  經鉻酸陽極氧化得到的陽極氧化膜厚度為2μm~5μm，空隙率低，膜層質軟，耐磨性較差，（導讀：鉻酸陽極氧化 http://www.zoplus.cn/Article/yangjiyanghuachuli_g_1.html）。由于鋁的溶解少，形成陽極氧化膜后，零件仍能保持原來的精度和表面粗糙度，故該工藝適用于精密零件。表1是鉻酸陽極氧化工藝規范。

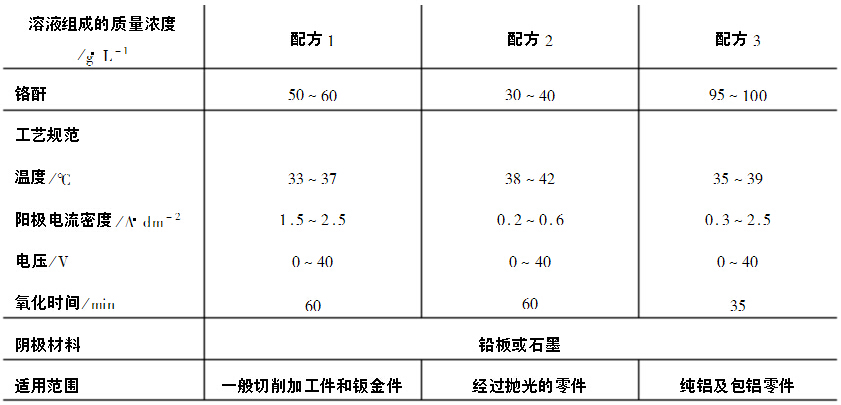

表1是鉻酸陽極氧化工藝規范。

  (一)鉻酉干的質量濃度

  鉻配含量過高或過低，陽極氧化能力都降低，但稍微偏高是允許的。鉻配含量過低的電解液不穩定。會造成膜層質量下降。

  (二)雜質

  在鉻酸陽極氧化電解液中的氯離子、硫酸根離子和三價鉻離子都是有害的雜質。氯離子會引起零件的蝕刻;硫酸根離子數量的增加會使陽極氧化膜從透明變為不透明，并縮短鉻酸液的使用壽命;三價鉻離子過多會使陽極氧化膜變得暗而無光。

  (三)電壓

  在陽極氧化開始的15min內，使電壓從0V逐漸升至40V,每次上升不超過5V，以保持電流在規定的范圍內，當槽電壓達40V后，一直保持到陽極氧化結束。

  若想了解更多關于我公司陽極氧化處理的內容可以訪問我們公司的網站，或者拿起手中的電話聯系我們：手機：13809634112（喻小姐）QQ：2355549139


  更多文章鏈接：《硫酸陽極氧化法介紹》《陽極氧化法制備彩色鋁粉》



  相關標簽：陽極氧化，陽極氧化處理
