陽極氧化_無機有機兩種染色染料
1、無機顏料染色

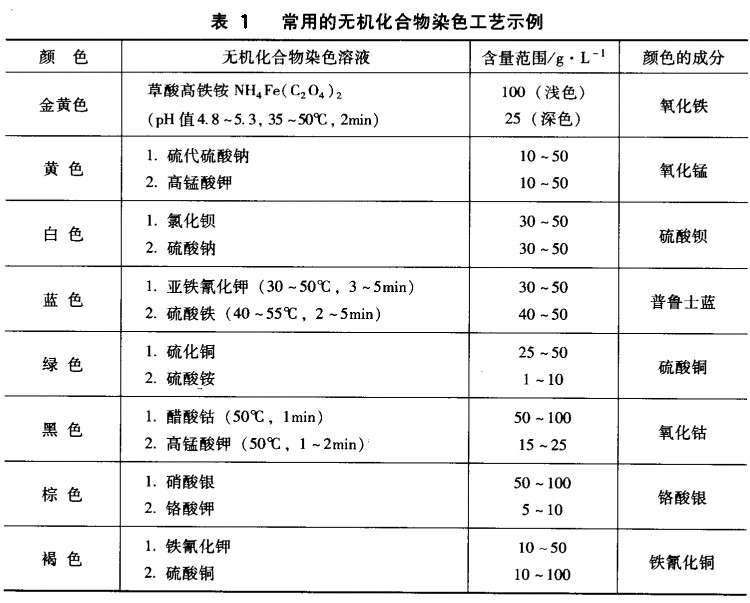

無機顏料染色一般是通過常溫下在金屬鹽溶液中進行浸漬,將有顏色的無機化合物引人陽極氧化膜的微孔中實現的。(導讀:大朗氧化廠家告訴您哪些因素會影響鋁合金陽極氧化著色 http://www.zoplus.cn/Article/yingxianglvhejinyang_1.html)無機顏料染色有一步法和兩步法兩大類,草酸鐵錢染金黃色是目前典型的一步法無機顏料染色工藝。大部分無機物染色是兩步法完成的,例如無機顏料染白色,先在氯化鋇溶液中浸漬幾分鐘,清洗后再在硫酸鈉溶液中浸漬幾分鐘,兩種化合物反應生成白色的硫酸鋇沉積在陽極氧化膜微孔之中。常用的無機顏料及陽極氧化染色工藝如表1所示,除了第1行是一步法陽極氧化染色之外,其余均是兩步法無機染色工藝。表1給出了無機化合物的含量范圍,含量高者染色比較深,可由用戶自行調整使用。
2、有機染料染色
有機染料的品種很多,顏色豐富,賦予染色陽極氧化膜色彩變化的靚麗外觀。但是有機染料的耐光性一般比無機染料差些,而且有機染色陽極氧化膜的封孔質量也不理想,基本上只適合于室內裝飾之用。有機染料的陽極氧化染色工藝通常必須將染色溶液加熱,染色速度隨溫度的升高而加快,染色溫度一般控制在50--70℃比較合適。如果陽極氧化染色溫度太高易使染色陽極氧化膜的顏色發花,染色溫度偏低則顏色偏淺。染色溶液的pH值也是一個十分重要的操作參數,即使同一種染料,在不同的pH值時,顏色也會發生變化,因此只有嚴格按照染色的規定操作,才可能防止色差。為了保持染色過程中pH值的穩定,通常在染
色溶液中加人緩沖物質,如醋酸鈉與醋酸緩沖液等。

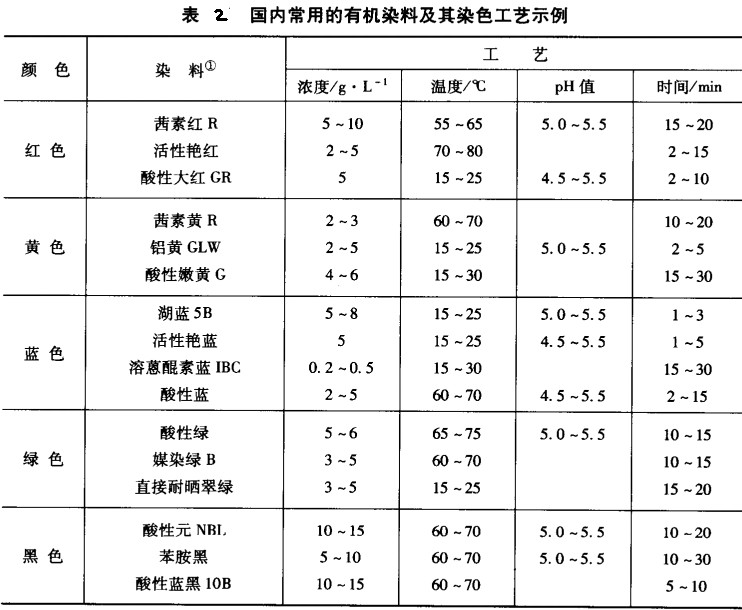

有機染料按色系分為紅、黃、藍、綠、黑等顏色,表2是國內常用的有機染料及其染色的工藝示例,實際應用中應按照染料的染色說明操作。國外的有機染料更加豐富,染色效果也比較好,尤其是歐洲的公司。但是要想達到優良的效果,必須按照說明書嚴格控制染料濃度,染色液pH值和溫度等參數,不可隨意變化,這在國內有機物染色中是需要特別引起注意的。
①一般需加人0.5~1.5mL/L醋酸調節pH值。
相關標簽:陽極氧化
相關資訊
同類文章排行
- 我們擅長做的滾花工藝有哪些方法和形式
- 一起探討鋁件、鋁件加工方法
- 【誠聘】數控車床師傅!
- 耳殼,耳機耳殼,戴式耳機外殼,海晟9年精密的cd紋高光
- 新上線!海晟五金企業PPT展示頁面
- 學習筆記:鋁氧化著色工作經驗
- 陽極氧化預處理工藝更新
- 大朗鋁硬質氧化表面處理核心的技術與鋁氧化加工處理
- 陽極氧化與化學氧化的異同
- 陽極氧化處理在近幾年中沒有實質性的突變
最新資訊文章
- 我們擅長做的滾花工藝有哪些方法和形式
- 數控車床是什么?
- 一起探討鋁件、鋁件加工方法
- 什么是鏡頭圈?
- 旋鈕應用在不同領域中
- 什么是車床加工?
- 【誠聘】數控車床師傅!
- 裝飾件,裝飾片,精美的裝飾件怎能讓人不心動
- 電腦鑼與CNC的區別?
- 電腦鑼是cnc嗎?
