zoplus.cn-麻豆极品JK丝袜自慰喷水久久,熟睡人妻被讨厌的公侵犯,国产精自产拍久久久久久蜜,久久99精品国产麻豆不卡

收藏本站|常見問題解答|網站地圖|登錄|注冊 歡迎您: |退出|歡迎訪問東莞市海晟五金制品有限公司網站,我們竭誠為您服務!

全國咨詢熱線:13827229794

熱門關鍵詞:

更多

引進國內外先進設備
當前位置:首頁 » 資訊中心 » 海晟五金資訊 » 鋁及鋁合金陽極氧化膜的形成機理

鋁及鋁合金陽極氧化膜的形成機理

文章出處:網責任編輯:作者:人氣:-發表時間:2014-10-08 22:18:00

  鋁及其合金的陽極氧化所用的電解液一般為中等溶解能力的酸性溶液,鉛作為陰極,僅起導電作用,(導讀:鋁和鋁合金陽極氧化膜概述及應用 http://www.zoplus.cn/Article/lvhelvhejinyangjiyan_1.html)。鋁及其合金進行陽極氧化時,在陽極發生下列反應:



  在陰極發生下列反應:



  同時酸對鋁和生成的陽極氧化膜進行化學溶解,其反應如下:



  陽極氧化膜的生成與溶解同時進行,陽極氧化初期,膜的生成速度大于溶解速度,膜的厚度不斷增加;隨著厚度的增加,其電阻也增大,結果使膜的生長速度減慢,一直到與膜溶解速度相等時,膜的厚度才為一定值。

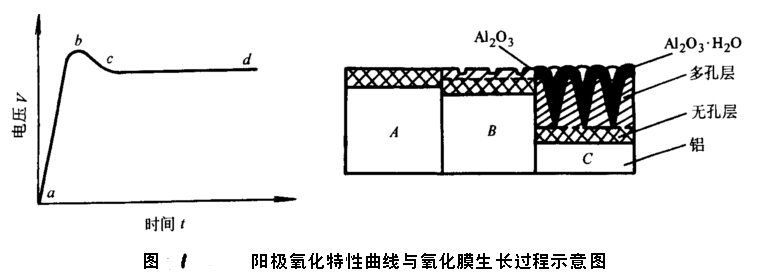

  此外,還可以通過陽極氧化的電壓一時間曲線來說明氧化膜的生成規律(圖1)。



  整個陽極氧化電壓一時間曲線大致分為三段:

  第一段A:無孔層形成。曲線ab段,通電剛開始的幾秒到幾十秒時間內,電壓由零急劇增至最大值,該值稱為臨界電壓。表明此時在陽極表面形成了連續的、無孔的薄膜層。此膜的出現阻礙了膜層的繼續加厚。無孔層的厚度與形成電壓成正比,與氧化膜在電解液中的溶解速度成反比。

  第二段B:多孔層形成。曲線bc段,電壓達到最大值以后,開始有所下降,其下降幅度為最大值的10%~15%。表明無孔膜開始被電解液溶解,出現多孔層。

  第三段C:多孔層增厚。曲線cd段,經過約20s的氧化電壓開始進入平穩而緩慢的上升階段。表明無孔層在不斷地被溶解形成多孔層的同時,新的無孔層又在生長,也就是說多孔層在不斷增厚,在每一個膜胞的底部進行著膜的生成和溶解的過程。當膜的生成速度和溶解速度達到動態平衡時,即使陽極氧化時間再延長,氧化膜的厚度也不會再增加,此時應停止陽極氧化過程。

  若想了解更多關于我公司陽極氧化處理的內容可以訪問我們公司的網站,或者拿起手中的電話聯系我們:手機:13809634112(喻小姐)QQ:2355549139


  更多文章鏈接:《東莞大朗地區拋光加工的特點與機理》《硬質陽極氧化和普通陽極氧化的區別點



  相關標簽:陽極氧化陽極氧化處理

相關資訊
