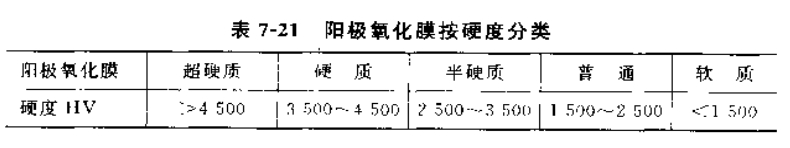

通常將氧化膜厚度在20μm以上，硬度(HV)在3500以上的陽極氧化稱為硬質陽極氧化。氧化膜按其硬度分類.見表7-21。


  獲得硬質氧化膜溶液很多，如:硫酸、多種有機酸(如草酸、蘋果酸、檸檬酸、丙二酸、磺基水楊酸)混合液。電源則有交流電、直流電、交直流疊加、脈沖電流等。

  硬質陽極氧化處理條件為:高電流密度、低溫、攪拌。（導讀：硬質陽極氧化膜的上色與封閉的原理是什么 http://www.zoplus.cn/Article/yingzhiyangjiyanghuamo_1.html）電流密度為普通陽極氧化的2~3倍。低溫，是為了抑制溶液對膜的溶解，通過攪拌降溫。光用硫酸作電解液，則因硫酸腐蝕性大，故要求溫度小于10℃，此為硫酸硬質陽極氧化法。若是硫酸中添加有機酸(如蘋果酸、乳酸、丙二酸等)則可在常溫下氧化，此為混合酸硬質陽極氧化法。這兩種方法是月前生產中應用較多的方法。

  -硬質陽極氧化性質

  (1)硬度

  鋁合金上可達HV400~600，在純鋁卜可達HV1500。以上。在鋁合金中，LC4合金最易獲得硬質氧化膜。

  (2)耐磨性

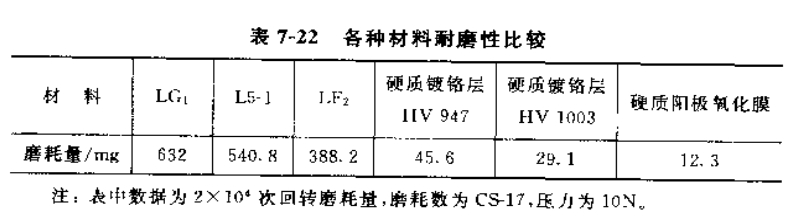

  硬質陽極氧化膜，硬度高，耐磨性好。由于膜層具有大量微小孔隙可吸附各種潤滑劑，故可提高其減摩能力。各種材料耐磨性比較見表7-22。


  (3)疲勞性能

  工件經硬質陽極氧化后，疲勞性能要下降。下降的原因是膜層內微觀裂紋頂端的應力集中造成的。例如，LC4合金經硬質陽極敏化后疲勞性能下降50%。硬質陽極氧化對鋁合金低應力疲勞影響不大，對高應力疲勞性能影響較大。

  (4)耐熱性

  硬質陽極氧化膜熔點達2050C.學熱系數低泵67kW/(m·K)，耐熱性極好。在短時間內經受1500-2000℃高溫沒問題，

  (5)電絕緣性

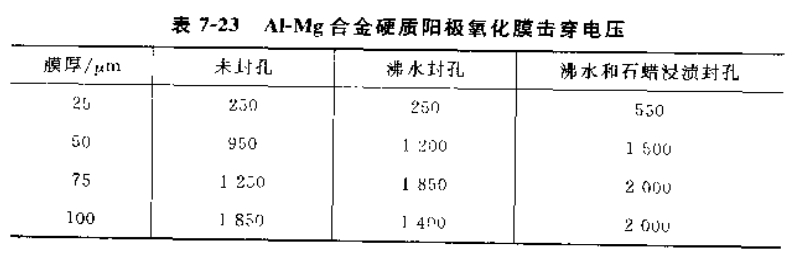

  硬質陽極氧化膜電限率大，經到閉處理(浸絕緣漆或石蠟)，擊穿電版可達2000V(見表7-23)。


  (6)耐蝕性

  耐大氣腐蝕。在3%NaCL鹽霧試驗中，可經受數千小時

  (7)結合強度

  膜與基體結合強度高。用一般機械方法難除去氧化膜。



  相關標簽：陽極氧化，氧化膜，硬質陽極氧化
